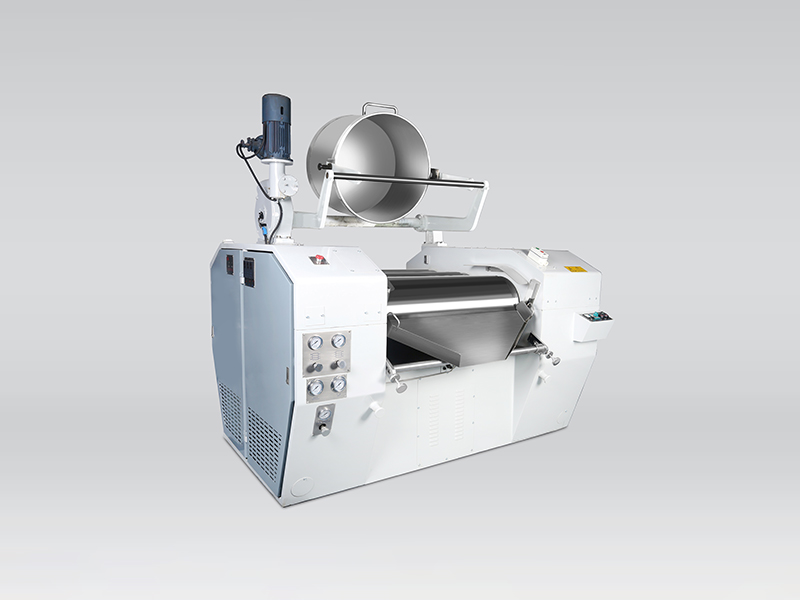

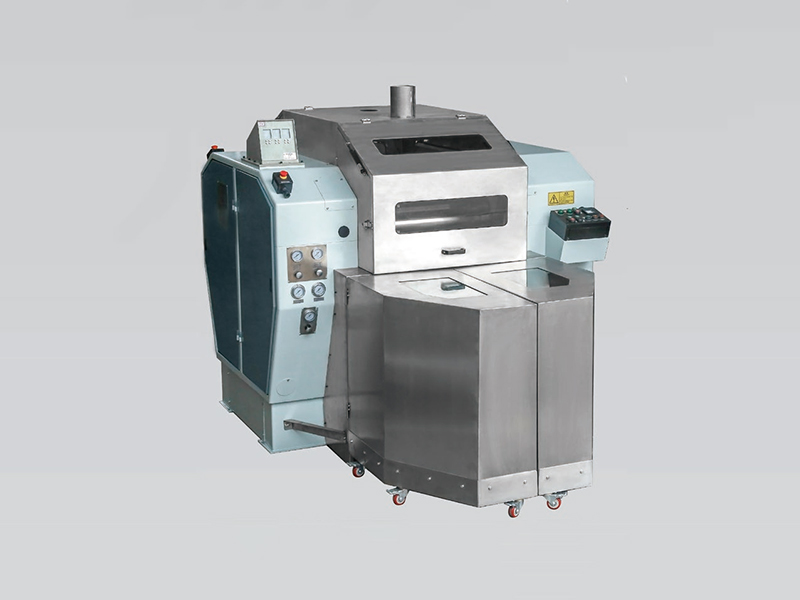

مطحنة هيدروليكية مسطحة ثلاثية البكرات
مطحنة الأسطوانات الهيدروليكية المسطحة ثلاثية البكرات هي معدات طحن دقيقة للمعاجين عالية اللزوجة، تعتمد على تصميم أسطوانات أفقية مسطحة ونظام تحكم هيدروليكي في الفجوة. تولد هذه المطحنة قوة قص عالية عبر أسطوانات تدور في اتجاهين متعاكسين لتوزيع المواد وطحنها وتجانسها بشكل متساوٍ. وهي مزودة بنظام تحكم PLC ونظام تبريد مستقل، مما يضمن نتائج طحن دقيقة ومستقرة. تناسب هذه المطحنة إنتاج الأحبار، وكريمات التجميل، ومعاجين الإلكترونيات، والمواد الصيدلانية السائلة، وتتميز بكفاءة عالية وسهولة التشغيل وعمر خدمة طويل للمعالجة الصناعية واسعة النطاق.
ترتيب بكرات مسطحة (أفقية)نظام تحكم هيدروليكي قوي للتحكم في الضغطمُحسَّن لأنظمة التغذية العلويةيتمثل الابتكار الأساسي لهذا النموذج في التحكم المتغير في سرعة التردد، بالإضافة إلى آليات ضبط الفجوة الميكانيكية/الهيدروليكية. تتيح مطحنة الأسطوانات الثلاث الهيدروليكية تحسين الفجوة في الوقت الفعلي أثناء التشغيل (دون الحاجة إلى إيقاف التشغيل)، مما يعزز بشكل كبير القدرة على معالجة المواد عالية/متوسطة/منخفضة اللزوجة. تصل الطاقة الإنتاجية إلى أربعة أضعاف المطاحن التقليدية.
تحدى الجاذبية باستخدام الطحن المسطح
زاوية قياسيةمطاحن بثلاث أسطواناتيعتمد جزئياً على الجاذبية وسيولة المادة. ومع ذلك، عند معالجة المعاجين شديدة الكثافة أو اللزجة أو ذات اللزوجة العالية للغاية، قد تواجه المادة صعوبة في التغذية بشكل صحيح إلى نقطة التلامس القياسية.
تُعالج مطحنة SYP الهيدروليكية المسطحة ثلاثية الأسطوانات هذه المشكلة من خلال ترتيب الأسطوانات في مستوى أفقي مسطح. صُمم هذا التصميم خصيصًا ليتكامل بسلاسة مع آلات البثق العلوية أو مكابس التغذية القسرية. وبفضل نظامها الهيدروليكي القوي الذي يعمل بضغط 6.3 ميجا باسكال، توفر مطحنة SYP الهيدروليكية المسطحة ثلاثية الأسطوانات طحنًا متواصلًا ومتساويًا حتى لأكثر المواد صلابة.
تصميم أفقي مسطح
يوفر التصميم المسطح بزاوية 180 درجة منطقة تغذية أوسع وأكثر سهولة في الوصول إليها، مما يمنع تكتل المواد ويجعله مثالياً للمعاجين شديدة التماسك.
تحكم هيدروليكي مستقر
تستخدم مضخة هيدروليكية مخصصة للحفاظ على ضغط نظام ثابت يبلغ 6.3 ميجا باسكال، مما يضمن قوة قص موحدة حتى عند معالجة دفعات مختلطة بشكل غير متساو في مطحنة هيدروليكية ثلاثية الأسطوانات.
مانع تسرب شديد التحمل
تم تصميمها بدروع جانبية متخصصة وآليات كاشطة مصممة خصيصًا للتكوينات المسطحة لمنع تسرب المواد وضمان كشط نظيف، مما يجعل مطحنة الأسطوانات الثلاث الهيدروليكية مثالية لتطبيقات اللزوجة العالية.

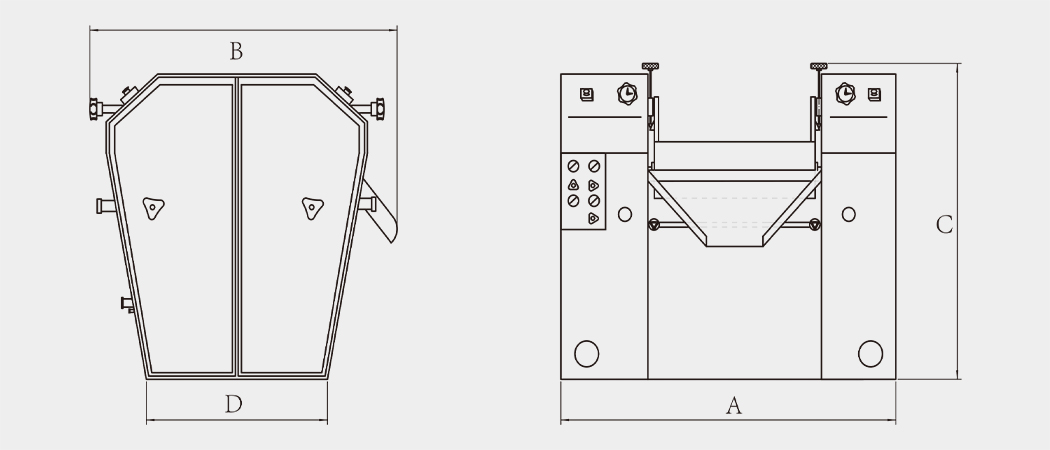

| نموذج | قطر البكرة (مم) | طول البكرة (مم) | سرعة الدوران (دورة في الدقيقة) | قوة المحرك الرئيسي (kw) | ضغط النظام الهيدروليكي (mpa) | قوة المضخة (kw) | ارتفاع منفذ التفريغ (مم) | وزن (كجم) | مقاس (مم) | ||
| سريع | واسطة | سريع | |||||||||
| syp150 | 150 | 300 | 73 | 170 | 0-400 | 5.5 | 6.3 | 0.75 | 700 | 950 | 1090*1100*1200 |
| syp200 | 200 | 600 | 58 | 159 | 0-400 | 11-15 | 6.3 | 1.5 | 700 | 1500 | 1430*1100*1220 |
| syp260 | 260 | 650 | 49 | 140 | 0-400 | 18.5-22 | 6.3 | 1.5 | 700 | 2100 | 1680*1350*1300 |
| syp305 | 305 | 800 | 37 | 133 | 0-400 | 30 | 6.3 | 1.5 | 700 | 3000 | 1940*1600*1300 |
| syp400-800 | 400 | 800 | 31 | 122 | 0-400 | 37 | 6.3 | 1.5 | 710 | 4000 | 2040*1730*1350 |
| syp400-1000 | 400 | 1000 | 31 | 122 | 0-400 | 45 | 6.3 | 1.5 | 710 | 4500 | 2240*1730*1350 |
| syp400-1300 | 400 | 1300 | 31 | 122 | 0-400 | 55 | 6.3 | 1.5 | 710 | 4700 | 2540*1730*1350 |
مواد مانعة للتسرب عالية اللزوجةمواد مانعة للتسرب من البولي يوريثان، ومواد لاصقة هيكلية من السيليكون.
معاجين كثيفةدهانات عالية الصلابة، ومعاجين موصلة سميكة.
المطاط الصناعيمركبات المطاط غير المفلكن.
يمنع الترتيب الأفقي (المسطح) "التكتل" أو انسداد المواد عالية اللزوجة وغير السائلة. يُعد هذا التصميم ميزة أساسية في مطحنة الأسطوانات الهيدروليكية ثلاثية الأسطوانات، حيث يسمح بالتكامل السلس مع مكابس الكبش العلوية أو آلات البثق التي تدفع المادة مباشرة إلى فجوة التغذية.
تتميز الآلة بوحدة طاقة هيدروليكية مخصصة تضمن ضغطًا ثابتًا قدره 6.3 ميجا باسكال. في حال تذبذب لزوجة المادة، يقوم النظام الهيدروليكي بالتعويض تلقائيًا للحفاظ على قوة قص منتظمة. نظام التحكم بالضغط هذا هو ما يميز مطحنة الأسطوانات الثلاث الهيدروليكية عن النماذج اليدوية أو الهوائية التقليدية.
تستخدم مطحنة الأسطوانات الهيدروليكية المسطحة ثلاثية الأسطوانات لدينا صمامات هيدروليكية تناسبية لضبط دقيق لفجوة الأسطوانات. يعزز تصميمها ذو الأسطوانات المسطحة استقرار الطحن، وتصل قدرة الإنتاج إلى 3-4 أضعاف قدرة النماذج اليدوية التقليدية.
تُصنع البكرات القياسية في مطحنة الطحن الهيدروليكية المسطحة ثلاثية البكرات من فولاذ سبيكي عالي الصلابة. كما نقوم بتخصيص بكرات من كربيد السيليكون أو الزركونيا أو الفولاذ المقاوم للصدأ لتجنب تلوث المعادن عند التعامل مع المواد الكيميائية الدقيقة الحساسة.
تُجهز مطحنة الأسطوانات الهيدروليكية المسطحة ثلاثية الأسطوانات بنظام تبريد مائي مستقل لكل أسطوانة. ويتحكم هذا النظام في درجة حرارة التشغيل بثبات لمنع ارتفاع درجة حرارة المواد وتغير لونها وتغير لزوجتها أثناء الطحن المستمر.
