مطحنة هيدروليكية مسطحة ثلاثية الأسطوانات تعمل بنظام التحكم المنطقي القابل للبرمجة (PLC)
مطحنة PLC الهيدروليكية المسطحة ثلاثية الأسطوانات هي جهاز طحن آلي مُطوّر، مبني على أساس مطحنة الأسطوانات الثلاثية التقليدية. تعتمد هذه المطحنة تصميمًا أفقيًا مسطحًا للأسطوانات، مع نظام تحكم هيدروليكي كامل، وشاشة لمس PLC للتحكم الدقيق في فجوات الأسطوانات وسرعة الدوران والضغط. توفر أسطوانات السبائك الصلبة قوة قص عالية لتكرير المواد عالية اللزوجة مثل الأحبار ومعاجين الإلكترونيات والطلاءات. تتميز المطحنة بتشغيل مستقر، وسهولة تخزين المعلمات، ونظام تبريد تلقائي، مما يدعم تشتيتًا فائق النعومة ومتسقًا، ويناسب الإنتاج الضخم في الصناعات الكيميائية والتجميلية والطاقة المتجددة.
هندسة البكرات المسطحةنظام تحكم ذكي بشاشة لمس PLCالتكامل الجاهز للصناعة 4.0تتميز سلسلة ماكينات الطحن الهيدروليكية ثلاثية الأسطوانات من سلسلة SYPS بترتيب أسطوانات أفقي، وتوفر خيار وحدة تحكم منطقية قابلة للبرمجة (PLC) من سيمنز للإنتاج الآلي والتحكم عن بُعد. بفضل شاشة اللمس المزودة بواجهة محاكاة رسومية، تُمكّن ماكينة الطحن الهيدروليكية المسطحة ثلاثية الأسطوانات المزودة بوحدة تحكم منطقية قابلة للبرمجة (PLC) المشغل من اكتساب الكفاءة بسرعة لضمان تشغيل دقيق ومستقر مع تسجيل البيانات وإعادة إنتاجها.
حيث تلتقي القوة التي لا تلين بالذكاء الرقمي
تتطلب معالجة المواد شديدة التماسك وعالية اللزوجة عادةً تصميمًا للأسطوانات المسطحة وقوة ميكانيكية هائلة. ومع ذلك، تفتقر المطاحن المسطحة القياسية إلى الدقة الرقمية المطلوبة لتصنيع المواد الحديثة عالية التقنية، حيث يؤدي حتى انحراف بمقدار ميكرون واحد إلى رفض الدفعة.
سلسلة سيبسماكينة طحن ثلاثية الأسطواناتيمثل هذا الجهاز مزيجًا مثاليًا بين البنية والذكاء. فهو يجمع بين تصميم أفقي مسطح بزاوية 180 درجة - مثالي للتغذية العلوية عبر آلات البثق - ونظام تحكم هيدروليكي متطور بتقنية PLC. يمكن للمشغلين برمجة مقاييس الضغط والفجوة ودرجة الحرارة بدقة متناهية، مما يضمن معالجة المواد الأكثر كثافة بدقة مثالية وقابلة للتكرار.
إدارة الوصفات الرقمية
ودّع التخمين اليدوي. تتيح لك واجهة المستخدم الذكية تخزين واستدعاء وصفات التشغيل المخصصة على الفور، مما يضمن إمكانية التكرار بنسبة 100% عبر مختلف الورديات ومستويات مهارة المشغلين.
دقة هيدروليكية مسطحة
يسمح الترتيب الأفقي لآلة الطحن ثلاثية الأسطوانات هذه بسهولة بقبول المعاجين السميكة غير المتدفقة، بينما يقوم النظام الهيدروليكي الآلي بمراقبة والحفاظ على ضغط القص حتى 6.17 ميجا باسكال، ويتكيف ديناميكيًا مع تقلبات المواد.
تصور العملية الكاملة
مراقبة في الوقت الحقيقي لدرجات حرارة الأسطوانات، وتيار المحرك، والضغط الهيدروليكي مع إمكانيات تسجيل بيانات شاملة لتتبع مراقبة الجودة الصارمة (qc) - يتم التحكم في كل معلمة بواسطة وحدة التحكم المتكاملة plc الهيدروليكية المسطحة ثلاثية الأسطوانات لتحقيق دقة سلسة.

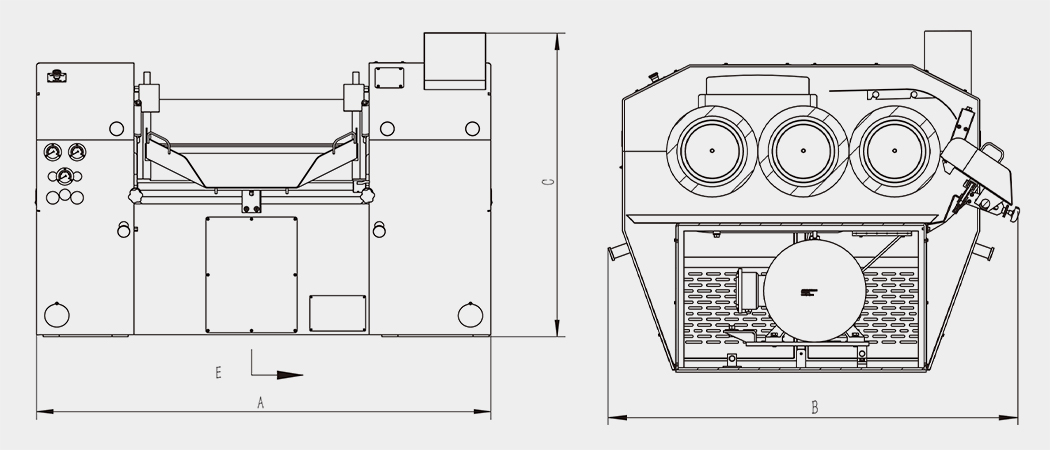

| نموذج | قطر البكرة (مم) | طول البكرة (مم) | سرعة الدوران (دورة في الدقيقة) | قوة المحرك الرئيسي (kw) | ضغط النظام الهيدروليكي (mpa) | قوة المضخة (kw) | ارتفاع منفذ التفريغ (مم) | وزن (كجم) | مقاس (مم) | ||
| سريع | واسطة | سريع | |||||||||
| syps150 | 150 | 300 | 73 | 170 | 0-400 | 5.5 | ≤6.17 | 0.75 | 700 | 950 | 1090*1100*1200 |
| syps200 | 200 | 600 | 58 | 159 | 0-400 | 11-15 | ≤6.17 | 1.5 | 700 | 1500 | 1430*1100*1220 |
| syps260 | 260 | 650 | 49 | 140 | 0-400 | 18.5-22 | ≤6.17 | 1.5 | 700 | 2100 | 1680*1350*1300 |
| syps305 | 305 | 800 | 37 | 133 | 0-400 | 30 | ≤6.17 | 1.5 | 700 | 3500 | 1940*1600*1300 |
| syps400-800 | 400 | 800 | 31 | 122 | 0-400 | 37 | ≤6.17 | 1.5 | 710 | 4000 | 2040*1730*1350 |
| syps400-1000 | 400 | 1000 | 31 | 122 | 0-400 | 45 | ≤6.17 | 1.5 | 710 | 4500 | 2240*1730*1350 |
| syps400-1300 | 400 | 1300 | 31 | 122 | 0-400 | 55 | ≤6.17 | 1.5 | 710 | 4700 | 2540*1730*1350 |
الإلكترونيات المتقدمةمعاجين فضية عالية الكثافة، مواد عازلة من نوع MLCC.
صناعة الطيران والفضاء والسياراتمواد مانعة للتسرب هيكلية ممتازة، ومواد لاصقة موصلة.
مواد جديدة عالية الجودةمعلقات الجرافين، ومشتتات أنابيب الكربون النانوية الكثيفة.
تستخدم آلة الطحن ثلاثية الأسطوانات من نوع SYPS صمامات هيدروليكية يدوية للتحكم في الضغط. وتتميز هذه الآلة بنظام تحكم PLC رقمي بالكامل مزود بشاشة لمس، مما يسمح بالتحكم الآلي في الفجوة/الضغط، وتخزين الوصفات، وتسجيل البيانات.
بالتأكيد. يدعم تصميم وحدة التحكم المنطقية القابلة للبرمجة بروتوكولات الاتصال القياسية (مثل modbus/ethernet)، مما يجعلها متوافقة للغاية مع أنظمة إدارة العمليات/تخطيط موارد المؤسسات في الصناعة 4.0 وآلات البثق الآلية في المراحل الأولية.
تستخدم هذه الآلة ذات الثلاث أسطوانات شاشة لمس PLC لضبط فجوات الأسطوانات الهيدروليكية تلقائيًا، مما يوفر نعومة طحن ثابتة. كما أنها تقلل من أخطاء التشغيل اليدوي وتدعم الإنتاج المستمر للأحبار والمعاجين والمواد الخام التجميلية.
تُوفر شركات تصنيع مطاحن ثلاثية الأسطوانات الموثوقة مطاحن هيدروليكية قياسية تعمل بنظام التحكم المنطقي القابل للبرمجة (PLC) مع خدمة ما بعد البيع كاملة، وأحجام أسطوانات مُخصصة، وشهادة CE. نخضع كل آلة لاختبارات صارمة قبل التسليم لضمان مطابقتها لمتطلبات الإنتاج الصناعي العالمية.
يناسب هذا الجهاز المواد عالية اللزوجة مثل حبر الطباعة، ومعجون الإلكترونيات، والطلاء، وأحمر الشفاه، والمواد اللاصقة. ويضمن تخزين ضغط الزيت الهيدروليكي المستقل ومعلمات وحدة التحكم المنطقية القابلة للبرمجة (PLC) توزيعًا متسقًا للمواد، مما يجعله مناسبًا للإنتاج بكميات كبيرة على المدى الطويل.
